Win32开拓入门（7） 多边形窗口

副标题#e#

凡是环境下，窗口都是一个矩形，不外，挪用下面这个函数，可以自界说窗口的形状。

int SetWindowRgn(
    __in  HWND hWnd,
    __in  HRGN hRgn,
    __in  BOOL bRedraw
  );

第一个参数是窗口的句柄，第二个参数也是一个句柄——HRGN，一个多边形的区域，可 以用CreatePolygonRgn函数来建设。第三个参数指定函数挪用乐成后是否重画窗口，假如窗口还没有显 示，就不必了，假如窗口已经显示，可以思量设为TRUE。

我们建设用于显示窗口形状的区域句 柄HRGN可以不显示用DeleteObject函数删除，因为MSDN上面有这么一句话：In particular, do not delete this region handle. The system deletes the region handle when it no longer needed.

OK，理论常识筹备好了，下面就趁暖和打铁，实战一下吧。

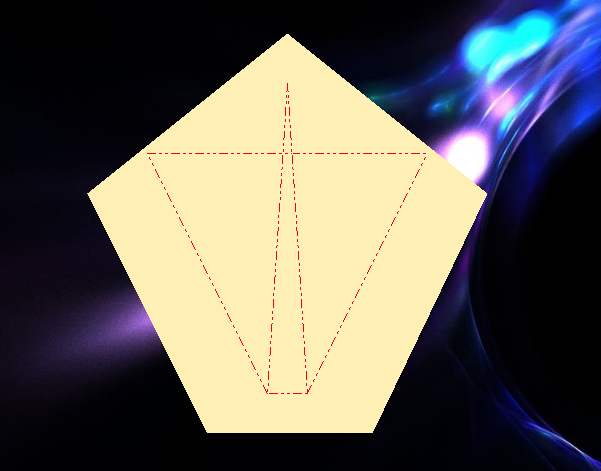

接下来我们要做出 这个容貌的窗口。

#p#副标题#e#

由于这个形状是牢靠的，只需要配置一次即可，所以，我不规划在处理惩罚WM_PAINT动静的时候来设 置多边形区域，改为在CreateWindow乐成后就配置，配置之后再ShowWindow。

WNDCLASS wc =

{};
wc.lpszClassName = L"MyApp";
wc.hbrBackground = CreateSolidBrush(RGB(254, 239, 180));
wc.lpfnWndProc = WindowProc;
wc.hInstance = hThisApp;
wc.style = CS_HREDRAW | CS_VREDRAW;
wc.hCursor = LoadCursor(hThisApp, IDC_ARROW);
RegisterClass(&wc);
HWND hwnd = CreateWindow(L"MyApp",
    L"我的应用",
    WS_POPUP,
    300,140,400,400,
    NULL,NULL,hThisApp,NULL);
if(hwnd == NULL)
    return -1;
POINT pts[5] =
{
    { 200, 0},
    { 0, 160 },
    { 120, 400 },
    { 285, 400 },
    { 400, 160 }
};

HRGN rgn = CreatePolygonRgn(pts, 5, WINDING);
SetWindowRgn(hwnd, rgn, FALSE);
//DeleteObject(rgn);
ShowWindow(hwnd,nShow);
   //UpdateWindow(hwnd);

为了去掉标题栏和边框，我在CreateWindow的时候，利用 WS_POPUP。

不外，这窗口仿佛有点单调，于是，我想着能画些什么对象在上面，故也处理惩罚了 WM_PAINT动静。

case WM_PAINT:
    {
        PAINTSTRUCT ps;
        BeginPaint(hwnd, &ps);
        //建设赤色的pen
        HPEN pen= CreatePen(PS_DASHDOTDOT, 1, RGB(255,0,0));
        //把pen选择到设备上下文
        auto orgObj = SelectObject(ps.hdc, pen);
        //第一部门
        POINT lnpts1[5] =
        {
            {200,50}, {180,360}, {220, 360}, {60,120}, {340,120}
        };
        BYTE bts1[5] =  {PT_MOVETO, PT_LINETO, PT_LINETO,  PT_MOVETO, PT_LINETO };
        PolyDraw(ps.hdc,lnpts1,bts1,5);
        // 第二部门
        POINT lnpts2[2] = { {200,50}, {220,360} };
        BYTE bts2[2] = { PT_MOVETO, PT_LINETO};
        PolyDraw(ps.hdc, lnpts2, bts2, 2);
        // 第三部门
        POINT lnpts3[2] = {{180,360}, {60,120}};
        BYTE bts3[2] = {PT_MOVETO, PT_LINETO};
        PolyDraw(ps.hdc, lnpts3, bts3, 2);
        // 第四部门
        POINT lnpts4[2] = {{220,360}, {340,120}};
        BYTE bts4[2] = {PT_MOVETO, PT_LINETO};
        PolyDraw(ps.hdc, lnpts4, bts4, 2);
        SelectObject(ps.hdc, orgObj);
        // 删除HPEN
        DeleteObject(pen);
        EndPaint(hwnd, &ps);
    }
    return 0;

画些线条上面，让窗口可视区域看上去不那么单调。

#p#副标题#e#

下面是完整的代 码清单。

#include <Windows.h>

LRESULT CALLBACK WindowProc(HWND hwnd, UINT msg, WPARAM wParam, LPARAM lParam);

int WINAPI WinMain(HINSTANCE hThisApp,
                    HINSTANCE hPrevApp,
                    LPSTR cmdlint,
                    int nShow)
{
    WNDCLASS wc = {};
    wc.lpszClassName = L"MyApp";
    wc.hbrBackground = CreateSolidBrush(RGB(254, 239, 180));
    wc.lpfnWndProc = WindowProc;
    wc.hInstance = hThisApp;
    wc.style = CS_HREDRAW | CS_VREDRAW;
    wc.hCursor = LoadCursor(hThisApp, IDC_ARROW);
    RegisterClass(&wc);
    HWND hwnd = CreateWindow(L"MyApp",
        L"我的应用",
        WS_POPUP,
        300,140,400,400,
        NULL,NULL,hThisApp,NULL);
    if(hwnd == NULL)
        return -1;
    POINT pts[5] =
    {
        { 200, 0},
        { 0, 160 },
        { 120, 400 },
        { 285, 400 },
        { 400, 160 }
    };

    HRGN rgn = CreatePolygonRgn(pts, 5, WINDING);
    SetWindowRgn(hwnd, rgn, FALSE);
    //DeleteObject(rgn);
    ShowWindow(hwnd,nShow);
    //UpdateWindow(hwnd);

    // 动静轮回
    MSG msg;
    while(GetMessage(&msg, NULL, 0, 0))
    {
        TranslateMessage(&msg);
        DispatchMessage(&msg);
    }

    return 0;
}

LRESULT CALLBACK WindowProc(HWND hwnd, UINT msg, WPARAM wParam, LPARAM lParam)
{
    switch(msg)
    {
    case WM_PAINT:
        {
            PAINTSTRUCT ps;
            BeginPaint(hwnd, &ps);
            //建设赤色的pen
            HPEN pen= CreatePen(PS_DASHDOTDOT, 1, RGB(255,0,0));
            //把pen选择到设备上下文
            auto orgObj = SelectObject(ps.hdc, pen);
            //第一部门
            POINT lnpts1[5] =
            {
                {200,50}, {180,360}, {220, 360}, {60,120}, {340,120}
            };
            BYTE bts1[5] =  {PT_MOVETO, PT_LINETO, PT_LINETO,  PT_MOVETO, PT_LINETO };
            PolyDraw(ps.hdc,lnpts1,bts1,5);
            // 第二部门
            POINT lnpts2[2] = { {200,50}, {220,360} };
            BYTE bts2[2] = { PT_MOVETO, PT_LINETO};
            PolyDraw(ps.hdc, lnpts2, bts2, 2);
            // 第三部门
            POINT lnpts3[2] = {{180,360}, {60,120}};
            BYTE bts3[2] = {PT_MOVETO, PT_LINETO};
            PolyDraw(ps.hdc, lnpts3, bts3, 2);
            // 第四部门
            POINT lnpts4[2] = {{220,360}, {340,120}};
            BYTE bts4[2] = {PT_MOVETO, PT_LINETO};
            PolyDraw(ps.hdc, lnpts4, bts4, 2);
            SelectObject(ps.hdc, orgObj);
            // 删除HPEN
            DeleteObject(pen);
            EndPaint(hwnd, &ps);
        }
        return 0;
    case WM_DESTROY:
        PostQuitMessage(0);
        return 0;
    }
    return DefWindowProc(hwnd, msg, wParam, lParam);
}

关于画图方面的东东，后头会专门先容，这里重点是说一下SetWindowRgn函数。
