网络布线必须知道的技巧

　　网络布线可以更有效地利用空间，所以我们大家要了解它的优势，以其利用好它的优点给我们带来更好的方便。本篇文章主要讲了网络布线的技巧及常见问题，希望对大家有用！
　　再来说网络布线的技巧时，我们先来了解一下网络布线的常见问题~
　　一、）常见问题
　　1．为什么不能用网络的调试检验电缆的性能

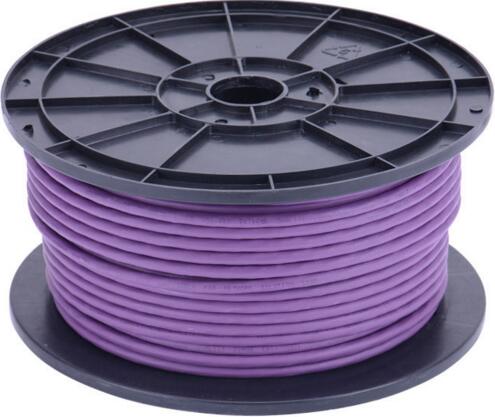

　　7类网线
　　不少用户对所安装的双绞线不进行认证测试，而是在网络调试过程中进行检验，当网络可以连通时就认为所安装的电缆是合格的。这种做法不仅是错误的而且是十分危险的。因为网络调试时网络的流量很低，此时用户感觉不到有问题，但当网络流量很高时，就可能很难上网的情况。网络调试可以连通并不表示该电缆符合安装标准，也不表示该电缆在网络正常运行时可以准确无误地工作。另外，目前大部分用户安装的是5类双绞线，运行的网络是10Base-T，但是10Base-T可以运行并不代表100Base-TX也可以运行。因此对安装的电缆是否可以支持高速信号一定要通过有关的认证测试才可以证明其性能，否则，当升级到高速网时，此时已经不可能或很难修复了。

　　2．什么是电缆的验证测试和认证测试？
　　电缆的验证测试是测试电缆的通断、长度、以及双绞线的接头连接是否正确等一般测试。验证测试并不测试电缆的电气指标。认证测试是根据国际上某个电缆标准来进行测试。它包括了验证测试的全部内容及标准测试电缆的指标如衰减、特性阻抗等。验证测试不能保证所安装的电缆是否可以通过高速的网络数字信号，例如10M或100M。只有通过了认证测试才能保证所安装的电缆可以支持10M或100M的信号。
　　3．电缆认证测试的标准或规范有哪些？
　　目前国际上用于现场安装电缆的认证测试标准主要有TIA/EIA-568和ISO/IEC 11801。前者主要用于北美洲，后者主要用于欧洲，另外，还有一些网络的标准对电缆也作出了一些规定。但对于现场安装的电缆的认证测试主要是采用上述两种电缆标准。测试标准（规范）包括的主要内容有：电缆链路的模型、测试方法、要求测试的参数（内容）以及测试限（参数的具体数值或方法）、对认证测试仪器的要求。
　　4．什么是TSB-67标准？
　　1995年以前，TIA 568A标准没有对现场安装的五类双绞线（UTP5或STP5）作出规定，越来越多的用户大量安装五类双绞线以适应高速网络的需要，用户需要对所安装的五类双绞线进行认证测试，为此TIA委员会于1995年10月公布了TSB-67标准，它是TIA 568A标准的一个附本，只适用于现场安装的五类双绞线的认证标准。
　　5．UTP电缆和STP电缆的特点是什么？
　　目前不少用户都在安装UTP5或STP5电缆之间进行选择时感到难以作出决定。很多用户只知道STP电缆比UTP电缆抗干扰性好，其实欧洲广泛使用STP电缆的一个主要目的是防止电缆中传输的信号向外部辐射干扰其它电气设备。UTP电缆价格比STP电缆价格便宜，安装与维护简单，而其抗干扰性不如STP电缆。STP电缆价格比UTP要贵，而且对安装施工的要求较高，所以施工费用比UTP要贵，同时维护也不如UTP简单。STP的抗干扰性比UTP好，但STP的屏蔽层必须是连通的。如果屏蔽层出了问题，比如接地不良或开路，其后果是适得其反。目前还没有标准和方法用于在现场检测屏蔽层的效果，即在现场不能定量地说明STP电缆的性能。
　　6．什么是电缆链路（Link）？
　　所谓电缆链路是指一个电缆的连接，包括电缆、插头、插座或者还包括跳线架、耦合器等。不同的标准规定了不同的链路，即测试的模型，比如TSB-67规定了基本链路（BASIC Link)、通道链路（Channel)。特别强调的是链路不等于电缆，电缆只是链路中的一部分，如果希望所安装的电缆系统可以支持100MHz的带宽，应该是链路达到这种能力而不只是电缆。
　　7．什么是超五类双绞线以及其应用？
　　超五类双绞线是一些电缆生产厂商最近推出的用于局域网的双绞线。这些厂商声称这种超五类线可以支持300MHz或更高的信号传输频率。这些超五类线是否可以 达到其厂商所声称的频率指标姑且不论，它在实际的应用根本不是这么回事：
　　一、目前的局域网最高的传输频率没有超过100MHz，100Base-TX这种比较新 的快速以太网也没有超过100MHz的传输频率，所以在近期还没有看到其实际的应用在哪里。
　　二、电缆不同于链路，电缆可以达到300MHz的传输频率，但不等于链路也可以达到如此高的频率。因为链路是由电缆、插头、插座甚至耦合器、配线架构成的。如果要获得超五类的链路，必须保证链路中所有的元件都要达到超五类的标准。只有电缆为超五类而链路达不到超五类是没有实际意义的。
　　三、目前对安装的超五类链路，还没有办法在现场对其进行认证测试，也就是说目前没有标准在现场测试这些高速电缆的实际性能。既然没有办法来检查所安装电缆能否达到超五类的性能，也就无法从根本上保证实际的投资。
　　8．什么是阻抗异常（Impedance Anomaly）
　　阻抗是电缆的一种电气指标，在电缆中应该是一个常数。如果沿电缆的阻抗不是一个常数，在发生阻抗变化的地方就会产生反射。Fluke公司的DS100和DS2000使用15%的反射缺省值来报告阻抗异常，即如果反射信号超过15%就报告阻抗异常。DSP100/2000可以绘出特性阻抗的曲线。理想的曲线应该是一条直线。如果阻抗出现异常，曲线中会出现波峰或波谷。波峰表示阻抗增大，波谷表示阻抗变小。
　　二、）网络布线是一项蛮复杂的综合布线工程，比较考验施工的耐心和细腻度。在网络布线中如果出现问题，对公司企业来说非常致命，因为数据中心是企业业务的命脉，没有了它，或者它出现问题了，一切将会停止，特别是相对于业务运营来说。如果我们在网络布线中做一些前期的简单规划，利用一些技巧，就可以最大限度保证数据中心的高效率和可靠性。那么合理的网络布线究竟有哪些技巧可以让我们去遵循得呢？

#p#分页标题#e#

　　技巧一、合理的设计有利于布线
　　当你制定数据中心计划的时候，一定要以一种“线缆友好”的方式。不要把机架放在一个不利于布线的位置。否则，你将在地上缠一堆线，或者从天花板上垂下线缆。谨慎规划，避免以后发生“灾难”。而且要为未来的扩展做好准备。额外的管道等等，比你想象的需要更多。
　　技巧二、跳接线不要太长
　　你的机架中有很多服务器，每个有一英尺左右。不要在这些服务器上接三英尺的跳接线——看上去很糟，而且非常低效。如果服务器之间的长度很奇怪，那么使用接口(和测试)技术去能很好连接彼此的跳接线。多余出来的长度，会给你带来线缆缠绕、扭结和混乱的难题。
　　技巧三、不要在接头上吝啬
　　不要因为便宜而图便宜，不要急于截断线缆。如果扭动线缆就会断掉连接的话，你需要重新做，你需要练习。你也许会认为你节省了时间和金钱。但是最后，你会遇到很多头疼的问题，因为你需要解决所有接头的问题。
　　技巧四、购买更大尺寸的布线管
　　不要购买现在你需要的尺寸的布线管。为将来做打算。你永远也不知道你还要增加什么，你将希望能够利用已有的布线管。如果你买了个一个刚刚好满足需求的布线管，就无法为将来做好准备了，买个大点的吧。
　　技巧五、不要跳过测试
　　在你搭好线之后，测试一下。不要接受所谓“星级通过”测试(勉强通过的测试)。如果不是百分之百地通过测试，你需要重新做。如果在接口处做了一些测试之后，线缆仍然没有通过测试，丢掉它吧。确保你使用的是质量测试工具(而且你非常清楚地知道如何准确地使用这个测试工具)。这样一个简单的步骤可以避免最终的额外返工。
　　技巧六、将Cat5和电源线分开
　　不要把Cat5和电源线混在一起。你也许认为不算什么问题，但电源线可能会给Cat5造成干扰。当然，把很多Cat5线绑在一切没有问题，但是接近电源线的话会有不良影响。不管怎样，一定要把电源和网络分开。
　　技巧七、保持线缆冷却
　　你也许认为只有服务器需要冷却——但可是一个糟糕的假设。线缆也会变热，如果你有大量线缆，高温会带来灾难。设计数据中心的时候，要同时保持布线网络和服务器机架的冷却。
　　技巧八、颜色代码
　　这听上去可能有点过，但是所有跳接线和走线都使用同一种颜色。唯一可以打破这个规则的时候，是当你针对特定用途使用特定颜色的线的时候。但是不要随便挑选颜色。确保每个颜色都有一个用途，并且保持下去不要改变。这将简化走线避免问题。当然，这也会让你的数据中心看上去更清爽。
　　技巧九、标签
　　如果不在线缆上贴标签的话，你少不了很多重复的工作。每条线在一端都应该有一个标签，即使是很短的线或者跳接线。为什么？想像一下你不得不做很多电路测试的情形吧。你手忙脚乱地拔掉了一些跳接线，然后需要将他们重新接回默认的位置，你可能早忘了哪根线往哪插。要避免这个问题，就要花一些时间在每一段做标签。确保你的标签系统是一致的。不要做一些令人费解的标签，这样也许会让你自己和别人都看不懂。
　　技巧十、不要片面追求布线产品的品牌，进几年来，其实国内的一些厂家生产的非屏蔽线、光缆、模块等其他的网络设备性能上已进达到行业标准，价格上具有较大的优势，所以可以考虑用我们自己的产品。

#p#分页标题#e#

　　有了这些技巧，公司企业就将会有一个更可靠的数据中心了。
