Matlab画图

要利用plot函数来绘制图形，需要执行以下步调：

通过指定要绘制函数的变量x的值的范畴来界说x。

界说函数，y = f(x)

挪用plot呼吁，如下：plot(x，y)

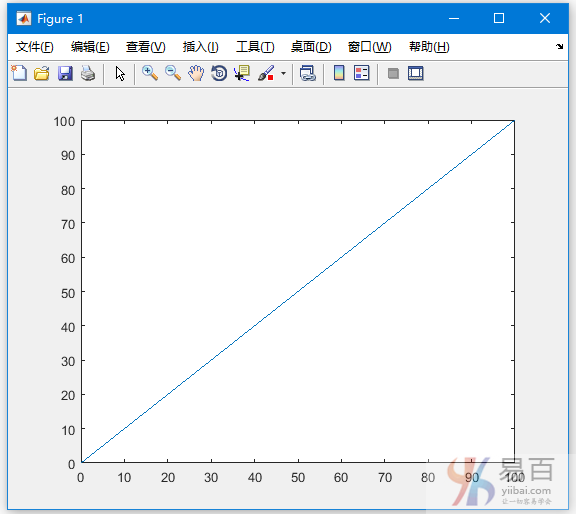

以下示例将演示该观念。下面绘制x的值范畴是从0到100，利用简朴函数y = x，增量值为5。

建设剧本文件并键入以下代码 –

x = [0:5:100];
y = x;
plot(x, y)

执行上面示例代码，获得以下功效 –

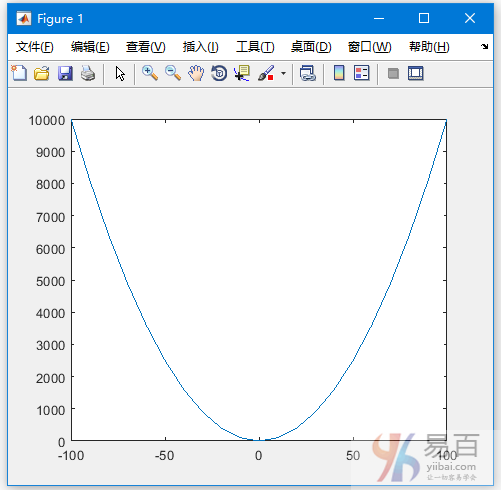

下面再来一个例子来绘制函数y = x^2。 在这个例子中，将绘制两个具有沟通函数的图，可是在第二次，将减小增量的值。请留意，当淘汰增量时，图形变得更滑腻。

建设剧本文件并键入以下代码 –

x = [1 2 3 4 5 6 7 8 9 10];
x = [-100:10:100];
y = x.^2;
plot(x, y)

执行上面示例代码，获得以下功效 –

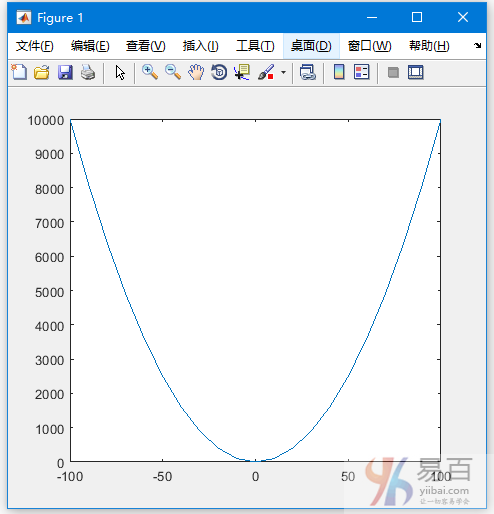

变动代码，淘汰增量为2 –

在图上添加标题，标签，网格线和缩放

MATLAB答允沿x轴和y轴，网格线添加标题，标签，而且还可以调解轴来绘制图形。

xlabel和ylabel呼吁沿x轴和y轴生成标签。

title呼吁用于在图表上配置标题。

grid on呼吁用于将网格线放在图形上。

axis equal呼吁答允生成具有沟通比例因子的画图和两个轴上的空格。

axis square呼吁生成一个方形图。

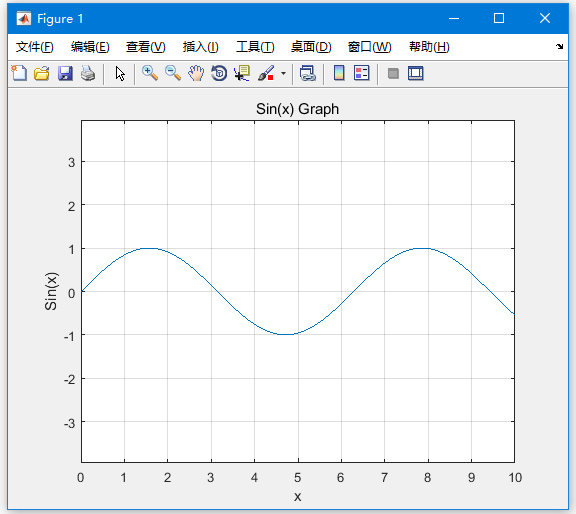

示例

建设剧本文件并键入以下代码 –

x = [0:0.01:10];
y = sin(x);
plot(x, y), xlabel('x'), ylabel('Sin(x)'), title('Sin(x) Graph'),
grid on, axis equal

MATLAB生成以下图表 –

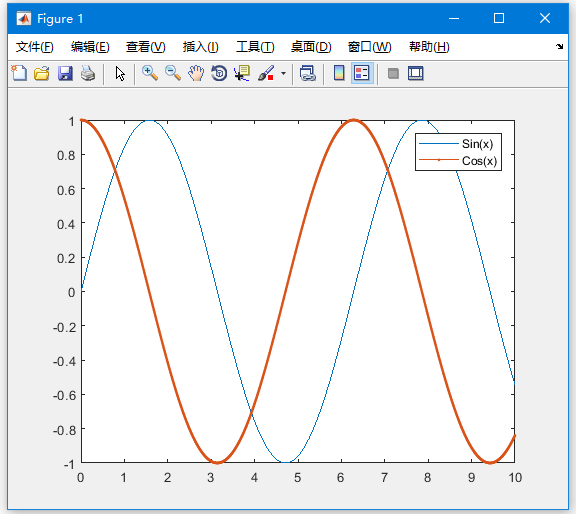

在同一个图上绘制多个函数

可以在同一个图上绘制多个图形。以下示例演示了这一观念 –

示例

建设剧本文件并键入以下代码 –

x = [0 : 0.01: 10];
y = sin(x);
g = cos(x);
plot(x, y, x, g, '.-'), legend('Sin(x)', 'Cos(x)')

MATLAB生成以下图表 –

在图上配置颜色

MATLAB提供了八个根基的颜色选项来绘制图形。 下表显示了颜色及其代码 –

代码	颜色
w	White
k	Black
b	Blue
r	Red
c	Cyan
g	Green
m	Magenta
y	Yellow

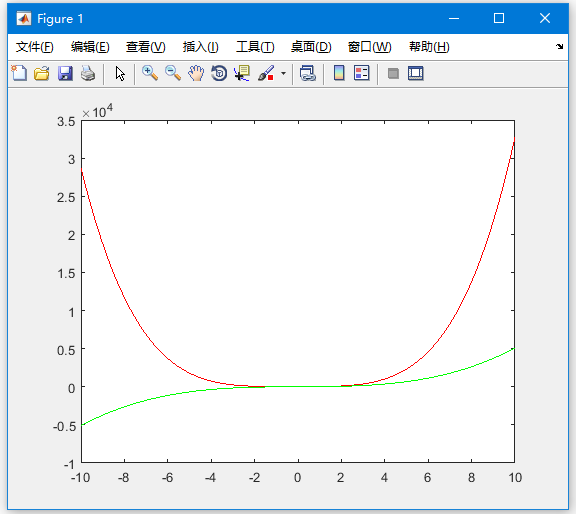

示例

下面我们来绘制两个多项式的图形 –

建设剧本文件并键入以下代码 –

x = [-10 : 0.01: 10];
y = 3*x.^4 + 2 * x.^3 + 7 * x.^2 + 2 * x + 9;
g = 5 * x.^3 + 9 * x + 2;
plot(x, y, 'r', x, g, 'g')

执行上面示例代码，MATLAB生成以下图表 –

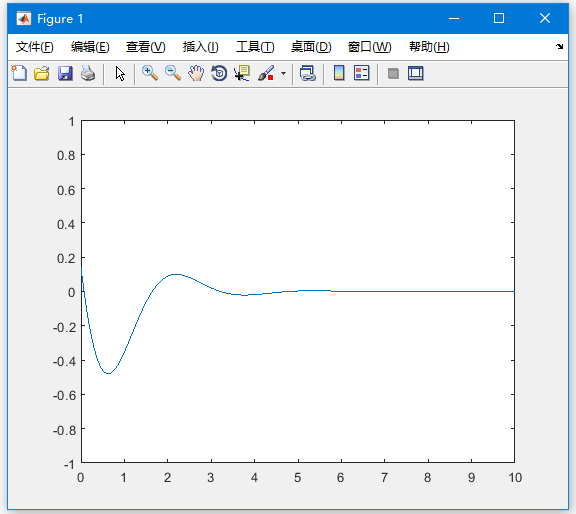

配置轴刻度

axis呼吁用来配置轴刻度。可以通过以下方法利用axis呼吁为x和y轴提供最小和最大值：

axis ( [xmin xmax ymin ymax] )

示例

建设剧本文件并键入以下代码 –

x = [0 : 0.01: 10];
y = exp(-x).* sin(2*x + 3);
plot(x, y), axis([0 10 -1 1])

执行上面示例代码，MATLAB生成以下图表 –

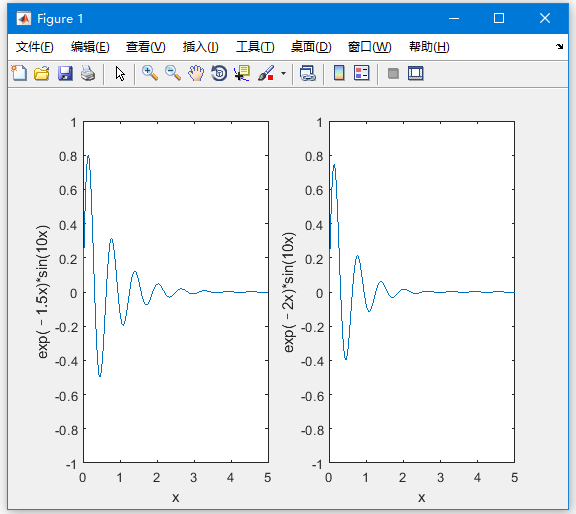

生成子图

当在同一个图中建设一个画图数组时，这些图中的每一个图称为子图。 subplot呼吁用于建设子图。

该呼吁的语法是 –

subplot(m, n, p)

个中，m和n是画图数组的行数和列数，p暗示安排指定图形的位置。

利用subplot呼吁建设的每个曲线都可以有本身的特点。 以下示例演示了这一观念 –

示例

下面示例将生成两个区域块 –

#p#分页标题#e#

建设剧本文件并键入以下代码 –

x = [0:0.01:5];
y = exp(-1.5*x).*sin(10*x);
subplot(1,2,1)
plot(x,y), xlabel('x'),ylabel('exp(–1.5x)*sin(10x)'),axis([0 5 -1 1])
y = exp(-2*x).*sin(10*x);
subplot(1,2,2)
plot(x,y),xlabel('x'),ylabel('exp(–2x)*sin(10x)'),axis([0 5 -1 1])

执行上面示例代码，获得以下功效 –
