由于机柜型配线架已经成为机房配线架的主体，理线将主要涉及机柜型配线架的美观。当线缆进入机房后，会沿着桥架进入机柜配线架或壁挂配线架。理线是指在机房的进线孔至配线架的模块孔之间，将线缆理整齐。机柜内的水平双绞线位于机柜的后侧。过去，这些双绞线不进行整理，或进行简单的绑扎后立即上配线架，那时，从机柜的背后看去，水平双绞线就象瀑布一样垂荡在那里，或由数根尼龙扎带随意绑扎在机柜的两侧。大家关心的重点是每根双绞线的性能测试合格。认真看！
只有通过线缆将所有设备互联起来，才能形成一个完整的运行系统。如今，网络布线技术已经延伸成为一门工程学科，不仅布线有各种各样的设计形式，布线所需的设备也五花八门，要想将所有设备都连接起来，可没有那么简单：接口类型、距离长度、电屏蔽性、美观、成本等都需要考虑。下面就来说一说数据中心网络布线工程主要需要的设备，即布线工程必备的七大件设备，通过对这些设备的了解，做好网络布线工程工作。
数据中心基本功：数据中心的理线和布线
配线架
总配线架主要功能有：①保安作用。对用户线碰高压或流过大电流均起保护作用；②配线。对任何用户均可选择局内的号码，不同局间的中继线可以选占局内的中继模块，以及根据专线的需要可以连通局间和相关用户线。
中间配线架 简称IDF，是连接电话交换机内部机间出入线的配线架。根据其设置地点可分为总配线架与交换设备的中间配线架和机间配线架两种。
IDF的结构也分为直列和横列两面，直列连接设备的出线，而横列连接设备的入线。直列和横列均装置接线排。改进型的接线排一面是绕线。另一面是焊线。IDF的功能主要是调配各级交换设备间的出入线，以便充分发挥各级交换设备的作用。

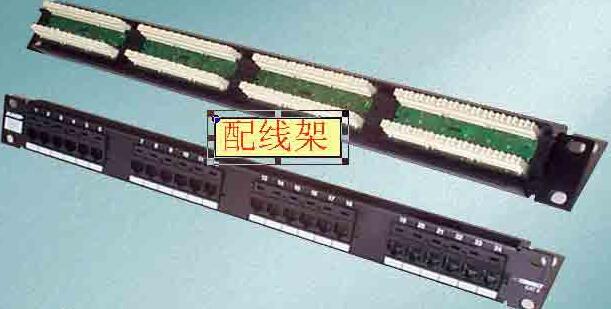

配线架是电缆或光缆进行连接的端接的装置，通常安装在机柜或墙上。通过安装附件，配线架可以全线满足UTP、STP、同轴电缆、光纤、音视频的需要。如果在综合布线中缺少了配线架，前端的信息点直接接入到交换机上，一旦线缆出现了问题，有可能就要面临重新布线的风险。除此之外，如果没有配线架，在管理上也会比较混乱，多次插拔可能引起交换机端口的损坏。配线架的存在就解决了这个问题，可以通过更换跳线来实现较好的管理。配线架的用法和用量主要是根据总体网络点的数量或者该楼层的网络点数量来配置的。不同的建筑，不同系统设计，主设备间的配线架都会不同。对于多层的数据中心机房，为了避免线缆超长，就可能每层均设有分设备间，且有交换设备，每层都要配备配线架。
理线架

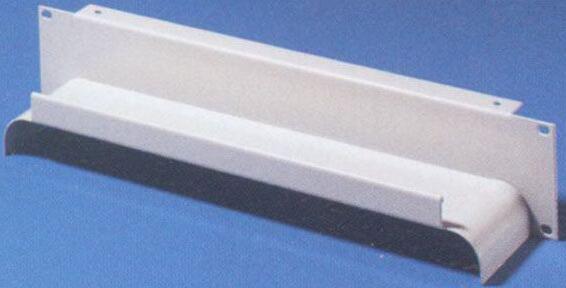

理线架是整理布线的一种装置，一般是1U高度，通常安装在机柜里，处在配线架与交换机之间，网线从中走过。经过理线架的流程梳理，把线缆进行区分整理，使整个网线的脉络更清晰，更方便日后的管理。理线架由理线板和盖板两部分组成。理线板通过梳理线序，将使用的各种线缆固定收集于内，然后扣上盖板，这样外表上看不到理线架内部穿插的线缆，外观整洁有序。根据实际应用，可以布置12口、24口、48口的理线架。
主要作用
理线板
梳理线序，固定线类，将所使用的各种线类固定收集于内。
盖板（扣板）
将梳理完毕的线类扣盖于理线板之内，外表上看不到理线架内部穿插的线缆，外观整洁有序。.
19″标准理线架，可配合任何一种标准机柜使用。12孔理线架配合12口、24口、48口配线架使用效果最佳。 理线环：
安装和拆卸非常方便，使用的数量和位置可以任意调整。
L支架
L支架可以配合机柜使用，用于安装机柜中的19″标准设备，特别是重量较大的19″标准设备，如机架式服务器等等。
理线架用途
理线架的使用相对比较简单，一般安装在机柜里，处在配线架与交换机之间，网线从中走过。经过理线架的流程梳理，把线缆进行区分整理，使整个网线的脉络更清晰，更方便日后的管理。
室内干线光纤电缆
室内干线光纤电缆往往需要同时用于话音、数据和视频信号的传输，并且还可能用于遥测与传感器。干线光缆从集中的端设备进出点出发延伸到其它楼层，在各楼层经过光纤或电缆沿水平方向分布，连接到各个机柜中。干线部署要符合5-4-3规则5个网段，就是一根同轴线最长500M，中间可接4个中继设备把这5段线连起来，这个5个网段只有3个可以接终端。因此这个干线长度就是500米一根同轴电缆，2500是500*5的结果。
光纤尾纤
光纤尾纤又叫做猪尾线，只需一端有衔接头，而另一端是一根光缆纤芯的断头，经过熔接与其他光缆纤芯相连，用于衔接光缆与光纤收发器，主要作用用于衔接光纤两端的接头。常用的尾纤有FC型、SC型、ST型、LC型和MU型光纤，共同特点是具有相互接触的光端口。随着传输速度的提升，现在更多的有MTRJ型、MPO型、MD型等等。尾纤分为多模和单模尾纤，多模尾纤一般为橙色，波长850NM，传输距离短，用于短距离互联。单模尾纤为黄色，波长有两种，1310NM和1550NM，传输距离为10KM和40KM.尾纤与跳线最大的区别是尾纤是连接光缆和跳纤用的，就是把光缆和尾纤熔接在仪器，通过耦合器把尾纤和跳纤连接上，跳线是连接尾纤和终端设备的。尾纤只有一头是活动接头，跳纤两头都是活动接头。
光纤熔接
光在光纤中传输时会产生损耗，这种损耗主要是由光纤自身的传输损耗和光纤接头处的熔接损耗组成。光纤传输损耗和光缆自身的质量有关，而光纤接头处的熔接损耗则与光纤的本身及现场施工有关，努力降低光纤接头处的熔接损耗，则可增大光纤中继放大传输距离和提高光纤链路的衰减裕量。光纤熔接是一个技术活，尤其是热熔，需要使用专用的熔接机，经验丰富的老师傅做熔接，效果就会比较好，接头处的损耗就小。
耦合器
耦合器是光纤与光纤之间进行可拆卸连接的器件，它把光纤的两个端面精密对接起来，以使发射光纤输出的光能量能最大限度地耦合到接收光纤中去，并使其介入光链路从而对系统造成的影响减到最小。耦合器和光纤一样，也分为单模和多模两种，其作用是实现光信号分路和合路，或用于延长光纤链路的元件，耦合器可以将光信号转化为电信号，将多模信号耦合成单模信号，属于光被动元件领域。有人将耦合器也叫做适配器、连接器、法兰盘等。
双绞线
双绞线就是我们最常说的网线，几乎所有人都见过和用过，在家庭网络中光纤可能并不多见，但双绞线非常常用。双绞线是由两根相互绝缘的铜导线按照一定的规格互相缠绕在一起而成的网络传输介质。双绞线已经在网络中应用了数十年，现在光进铜退，双绞线才开始逐渐退出。不过双绞线依然有极大的应用，尤其是在数据中心机房内部，短距离互连时仍然可以用到。现在双绞线的传输速度也可以达到10G，甚至40G，所以即使光纤大有一统布线江湖的架势，但双绞线的实力犹存，两者之争不是一朝一夕的事儿，让我们静观其变。
除了以上这七大件，还有双工空面板、转接头、六类铜线缆等等，也都是在网络布线工程中经常会用到的。在数据中心网络布线工程中，究竟在哪些地方、什么样的环节需要用到什么部件，都要按照实际环境特点和部件功能灵活使用。布线一旦铺设好就不宜再做大的变动，所以一般都是在数据中心设计之初就将布线工程做好，并为未来扩容做好预留。提前将这些常用的部件使用和安装方法都掌握清楚，才能做好网络布线工作。
再来简单介绍一下三种理线工艺简介
为了做到线缆美观，笔者看到过三种理线效果：
瀑布造型理线
这是一种比较古老的布线造型，有时还能看到其踪影。它采用了“花果山水帘洞”的艺术形象，从配线架的模块上直接将双绞线垂荡下来，分布整齐时有一种很漂亮的层次感（每层24-48根双绞线）。
在现在，仍能见到有些配线机柜后侧采用瀑布型理线工艺，即线缆不做任何绑扎，直接从配线面板后侧荡至地面。这样做的优点是节省人工、减少线间干扰（串扰）。
瀑布型理线工艺是最常见的理线方法，它使用尼龙束带将线缆绑扎在机柜内侧的立柱、横梁上，不考虑美观，仅保证中间的空间可以腾出来给网络设备使用。
这种造型的优点是节省理线人工，缺点则比较多，例如：
1）安装网络设备时容易破坏造型，甚至出现不易将网络设备安装到位的现象；
2）每根双绞线的重量全部变成拉力，作用在模块的后侧。如果在端接点之前没有对双绞线进行绑扎，那么这一拉力有可能会在数月、数年后将模块与双绞线分离，引起断线故障；
3）万一在该配线架中某一个模块需要重新端接，那维护人员只能探入“水帘”内进行施工，有时会身披数十根双绞线，而且因机柜内普遍没有内设光源，造成端接时不容易看清楚，致使端接错误的概率上升。

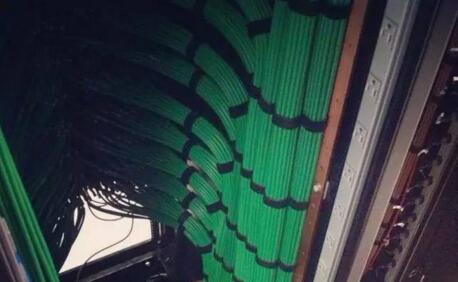

逆向理线
也称为反向理线。逆向理线是在配线架的模块端接完毕后，并通过测试后，再进行理线。其方法是从模块开始向机柜外理线，同时桥架内也进行理线。这样做的优点是理线在测试后，不会因某根双绞线测试通不过而造成重新理线，而缺点是由于两端（进线口和配线架）已经固定，在机房内的某一处必然会出现大量的乱线（一般在机柜的底部）。
逆向理线一般为人工理线，凭借肉眼和双手完成理线。由于机柜内有大量的电缆，在穿线时彼此交叉、缠绕，因此这一方法的耗时很多、工作效率无法提高。
逆向理线的优点是测试已经完成，不必担心机柜后侧的线缆长度。而缺点是因为线缆的两端已经固定，线缆之间会产生大量的交叉，要想理整齐十分费力，而且在两个固定端之间必然有一处的双绞线是散乱的，这一处往往在地板下（下进线时）或天花上（上进线时）。
正向理线
正向理线也称前馈型理线。正向理线是在配线架端接前进行理线。它往往从机房的进线口开始（如果是从机柜到机柜之间的双绞线理线，则是从其中某一机柜内的配线架开始进行理线），将线缆逐段整理，直到配线架的模块后端为止。在理线后再进行端接和测试。
正向理线所要达到的目标是：自机房（或机房网络区）的进线口至配线机柜的水平双绞线以每个16/24/32/48口配线架为单位，形成一束束的水平双绞线线束，每束线内所有的双绞线全部平行（在短距离内的双绞线平行所产生的线间串扰不会影响总体性能，因为桥架和电线管中铺设着每根双绞线的大部分，这部分是散放的，是不平行的），各线束之间全部平行；在机柜内每束双绞线顺势弯曲后铺设到各配线架的后侧，整个过程仍然保持线束内双绞线全程平行。在每个模块后侧从线束底部将该模块所对应的双绞线抽出，核对无误后固定在模块后的托线架上或穿入配线架的模块孔内。
正向理线的优点是可以保证机房内线缆在每点都整齐，且不会出现线缆交叉。而缺点是如果线缆本身在穿线时已经损坏，则测试通不过会造成重新理线。因此，正向理线的前提是对线缆和穿线的质量有足够的把握。
